1. 什么是连接器？

连接器，俗称 接插件，作为电路板与电路板或外设（如传感器、电机）等连接所使用。
一般来说，连接器区分公头（插头）和母头（插座），公头是指连接器带有金属裸漏在外面的金属柱，母头是指连接器带有塑料或其他材料包裹的金属孔。
带有公头和母头的连接器相互连接才能起作用，公头和母头有不同的规格（例如间距、针数等），需配套使用。

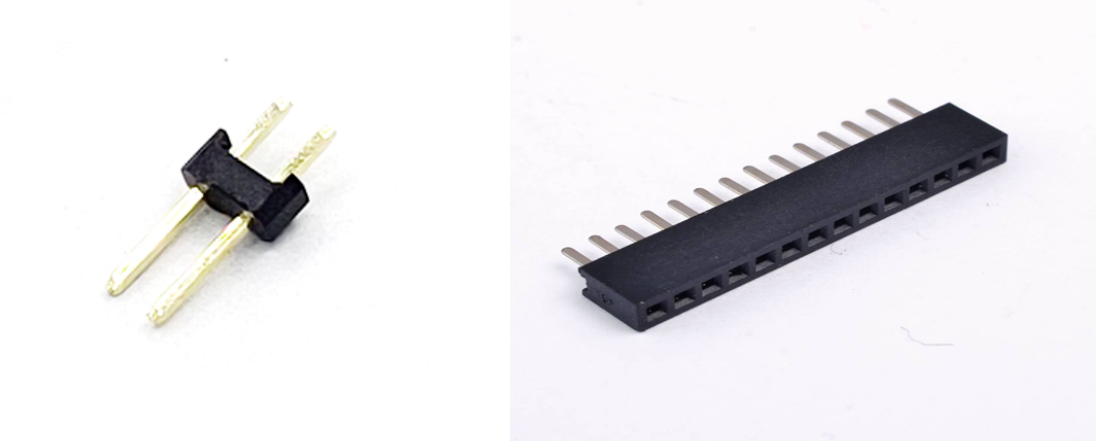

在电路板上，最简单常见的是排针（公头）和排母（母头），如下图所示。
用法是在电路板预留相应的孔位，将排针和排母分别焊接在电路板上，再将排针插入排母中即可完成板和板的连接。

随着应用场景需求的多元化，逐渐演变出各种类型的连接器。
各种连接器接口科普：https://zhuanlan.zhihu.com/p/383350516

2. 重要类别

2.1 线对板连接器

线对板连接器分为三部分，需要搭配购买。
第一部分是底座（header），作用是焊接在电路板上；第二部分是端子（contact），作用是连接电线，用压力钳将端子固定在电线上；第三部分是胶壳（housing），作用是端子插入胶壳，胶壳再插入底座，完成连接。

2.1.1 重要特性

① 插针间距Pitch。以1.25mm、1.00mm为主，以2.00mm、2.5mm为辅。
② 针脚数。以2、3、4、6、8针脚数为主。

2.1.2 重点品牌

JST（日本）、molex（美国）、TE泰科（瑞士）、HRS广濑（日本）

JST（日本）：重要系列以GH系列（插针间距1.25mm）、SR系列（1.00mm）为主，以PH系列（2.00mm）、XH系列（2.5mm）为辅。

【系列一览】

SR：间距为1.00mm的连接器，用于小型电子设备

GH：间距为1.25mm的连接器
PH：间距为2.00mm的单排连接器
XH：间距为2.50mm的单排连接器，用于低电压和低电流应用（如LED、电子玩具）
NH：间距为2.50mm的双排连接器，用于连接信号线和低电流电路（如电脑主板、显示器、打印机）EH：间距为2.50mm
VH：间距为3.96mm的单排连接器，用于大功率、大电流应用（如电机控制、电源控制、家电）
ZH：间距为1.5mm的连接器，用于高密度电子设备（笔记本、平板、手机）
SM：间距为1.25mm的连接器，用于小型电子设备（如数码相机、手持游戏机、智能手机）

2.2 标准连接器

以USB连接器、以太网连接器为主，以射频连接器、视频连接器为辅。

USB连接器重点品牌有：molex（美国）、SHOU HAN首韩（中国深圳）、HRO韩荣（韩国）、精拓金（中国深圳）
USB接口类型科普：https://zhuanlan.zhihu.com/p/447595295

以太网连接器重点品牌有：HANRUN汉仁（中国中山）、灿科盟（中国深圳）

射频连接器重点品牌有：Bat Wireless蝙蝠无线（中国深圳）、kinghelm金航标（中国深圳）

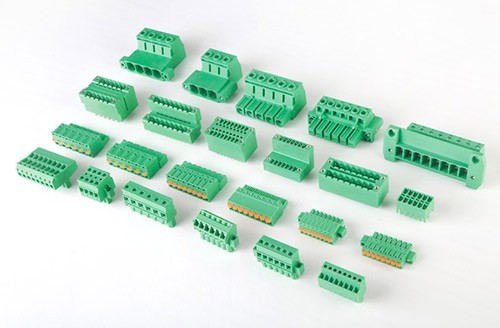

2.3 接线端子

可将导线直接插入接线端子，即可完成连接。

重点品牌有：KEFA科发电子（中国宁波）、KANGNEX康奈克斯（中国宁波）、DIBO地博（中国宁波）

2.4 板对板连接器

重点品牌有：HRS广濑（日本）、TE泰科（瑞士）

2.5 FPC连接器

重点品牌有：JS钜硕电子（中国深圳）、HRS广濑（日本）

---
